Was beim
Schmieden im
Stahl passiert.

Stabstahl

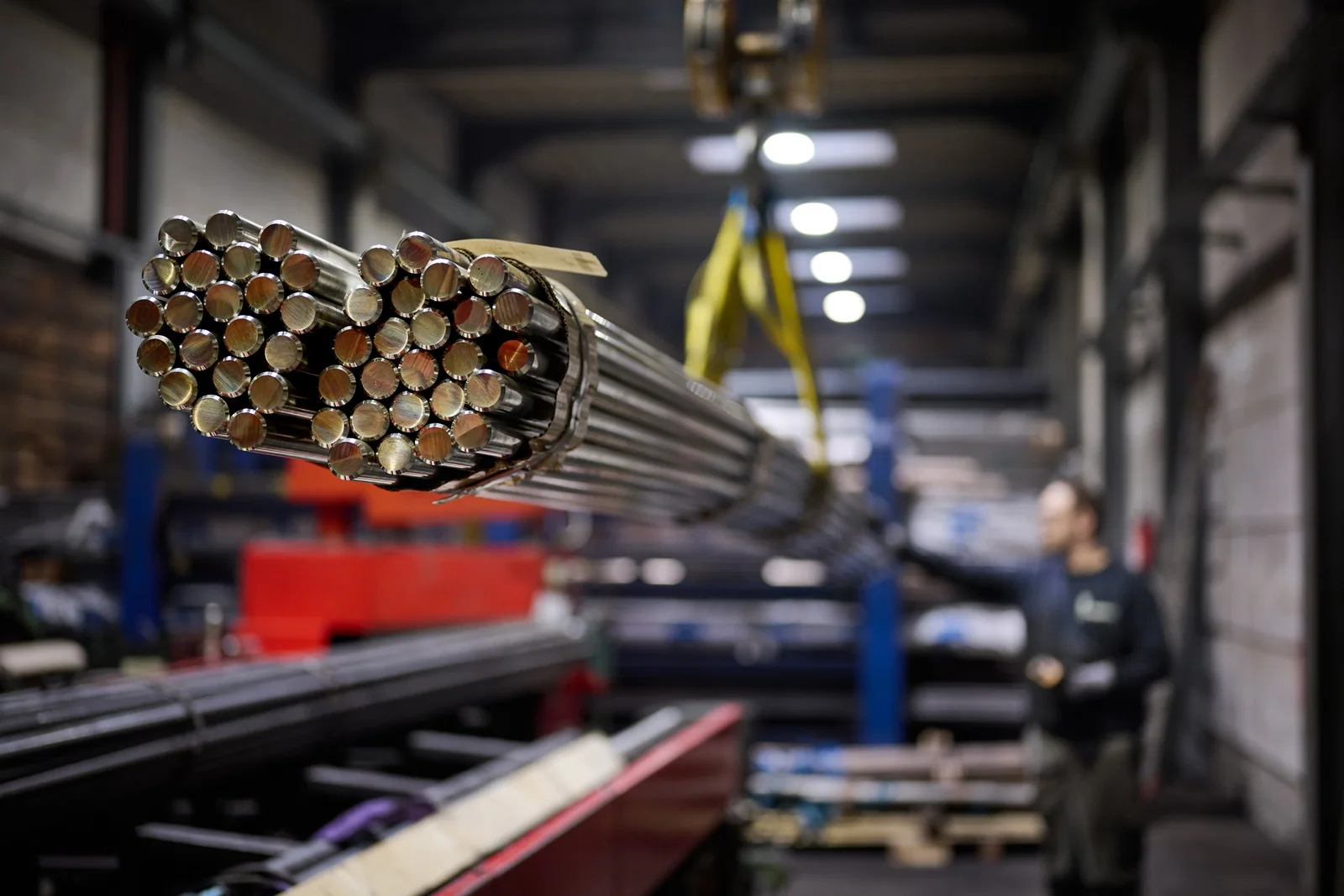

Stabstahl ist das Vormaterial für viele Schmiedeteile. Aus den Stäben werden Abschnitte gesägt, erwärmt und umgeformt. Der geschlossene Querschnitt besteht im Inneren aus vielen kleinen Kristallkörnern.

Kristallkörner

Jede abgegrenzte Fläche zeigt den Schnitt durch ein Kristallkorn. Ein Beispiel ist orange hervorgehoben. Die Linien innerhalb der Flächen zeigen schematisch die jeweilige Gitterorientierung. Jedes Korn enthält sehr viele Atome.

Korngrenzen

Benachbarte Körner können dieselbe Kristallstruktur besitzen und doch unterschiedlich orientiert sein. An ihrem Übergang liegt eine Korngrenze.

Warum sind Korngrenzen wichtig?

Korngrenzen behindern die Bewegung von Versetzungen. Feine Körner können dadurch die Festigkeit erhöhen. Zugleich besitzen Korngrenzen eine eigene freie Energie.

Kristallorientierung

Wir wählen ein Korn aus. Es ist ein zusammenhängender Kristallbereich mit einer gemeinsamen Orientierung des Gitters.

Kristallgitter

Eisenatome besetzen regelmäßige Plätze in einem dreidimensionalen Kristallgitter. Atomreihen und Ebenen beschreiben diese gemeinsame Struktur.

Was ist hier vereinfacht?

Gezeigt ist ein ferritischer Kristallbereich als Beispiel. Reale Stähle können mehrere Phasen enthalten. Kugelgrößen, Abstände und alle folgenden Bewegungen sind schematisch, nicht maßstabstreu.

Leerstelle

Beim Aufbau eines Kristalls können Gitterplätze unbesetzt bleiben. Hier ordnen sich die Atome nach und nach an; ein Platz bleibt frei. Diese Leerstelle ist ein Punktdefekt, keine Versetzung.

Stufenversetzung

Bei einer Stufenversetzung endet eine zusätzliche Atomhalbebene im Gitter. Solche Versetzungen sind entscheidend für das Schmieden: Ihre Bewegung ermöglicht die plastische, also bleibende Verformung des Stahls.

Wie kann diese Fehlordnung entstehen?

Versetzungen können beim Kristallwachstum entstehen, wenn wachsende Bereiche nicht lückenlos zusammenpassen; auch plastische Verformung erzeugt Versetzungen. Hier bauen wir ein vereinfachtes Reihenmodell auf. Die unregelmäßige Reihenfolge veranschaulicht lokale Anlagerung, berechnet aber keine Entstehungswahrscheinlichkeiten. Die zusätzliche Halbebene wird nicht nachträglich eingeschoben. Ihr Ende ist ein Linienfehler, keine Reihe von Leerstellen.

Warmumformung

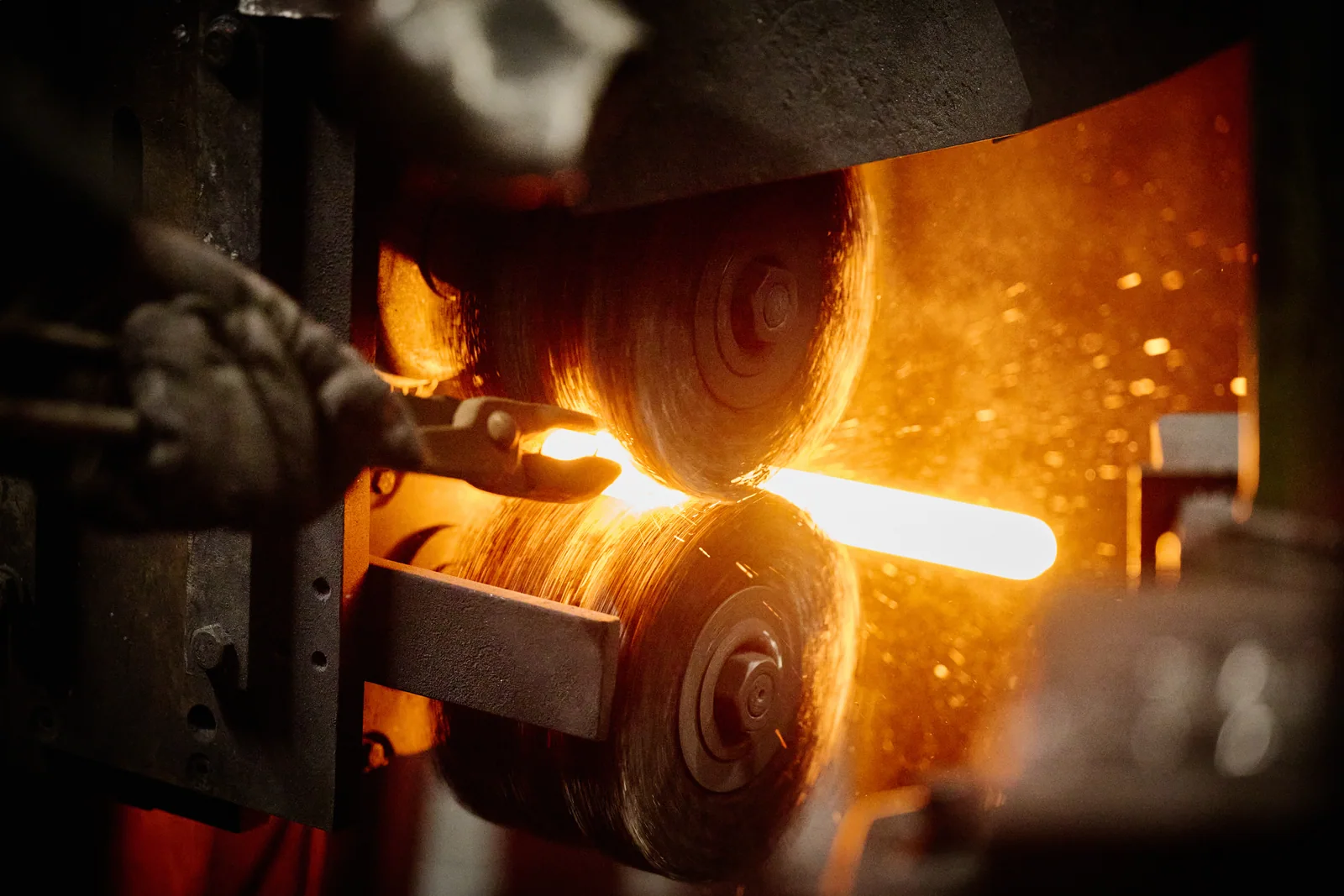

Für das hier gezeigte heiße Schmieden wird der Stahl erwärmt. Er bleibt fest, lässt sich aber mit geringeren Kräften umformen: Die Wärme erleichtert die atomaren Bewegungen, durch die Versetzungen wandern können.

Thermische Bewegung

Beim Erwärmen schwingen die Atome stärker. Wärme erleichtert auch die kleinen Umlagerungen, durch die Versetzungen Hindernisse überwinden. Unter der Kraft des Werkzeugs kann der Stahl dadurch leichter fließen.

Warum ordnet sich das Gefüge neu?

Ein stark verformtes Gefüge speichert Energie in Versetzungen und Gitterverzerrungen. Bei niedriger Temperatur bleibt es weitgehend gefangen. Wärme macht Atome, Versetzungen und Korngrenzen beweglicher und ermöglicht ihnen, Energiebarrieren zu überwinden.

Zustände, die sich auf sehr viele mikroskopische Arten realisieren lassen, sind statistisch wahrscheinlicher. Bei der Neuordnung wird die gespeicherte Verformungsenergie auf andere Freiheitsgrade verteilt; die Gesamtentropie von Material und Umgebung steigt.

Merksatz: Energieunterschied gibt die Richtung vor. Temperatur ermöglicht die Bewegung. Entropie erklärt, warum der neue Zustand statistisch wahrscheinlicher ist.

Das Modell vergleicht ein stark verformtes Gitter mit einem entspannteren Gefüge. Wenige beziehungsweise viele symbolische Energieverteilungen stehen für Mikrozustände des Gesamtsystems aus Material und Umgebung. Erwärmen verstärkt die thermische Bewegung und ermöglicht den Übergang über eine unveränderte Energiebarriere. Es vervielfacht nicht die gespeicherte Verformungsenergie. Mehr mögliche Mikrozustände bedeuten höhere Entropie und einen statistisch wahrscheinlicheren Makrozustand. Daraus folgt nicht, dass das Kristallgitter selbst ungeordneter wird.

Erholung

Wärme kann auch gegenseitige Behinderungen abbauen: Bei der Erholung ordnen sich Versetzungen neu; manche heben sich auf. Weniger blockierende Versetzungen können die weitere Verformung erleichtern.

Warum helfen weniger Versetzungen beim Verformen?

Versetzungen ermöglichen bleibende Verformung, können sich bei hoher Dichte aber gegenseitig festhalten. Entscheidend sind deshalb ihre Beweglichkeit und ihre Hindernisse, nicht allein ihre Anzahl. Erholung kann solche Behinderungen verringern. Die Animation zeigt nur ein Paar; es verschwinden nicht sämtliche Versetzungen. Beim weiteren Umformen entstehen und vervielfältigen sich erneut Versetzungen. Wärme allein formt das Bauteil nicht – dafür wirkt die Kraft des Werkzeugs.

Rekristallisation

Auch Rekristallisation kann die Verformung erleichtern: Neue, versetzungsarme Körner ersetzen stark verformte Bereiche. Die gegenseitige Behinderung nimmt ab. Beim weiteren Umformen entstehen wieder neue Versetzungen.

Schon während des Schmiedens?

Beim heißen Schmieden erzeugt die Verformung neue Versetzungen, während Erholung und Rekristallisation ihre gegenseitige Behinderung abbauen können. Das kann eine starke Verfestigung begrenzen und weitere Umformung erleichtern. Findet Rekristallisation bereits während der Verformung statt, heißt sie dynamisch. Ob sie einsetzt, hängt von Werkstoff, Temperatur, Umformgrad und Umformgeschwindigkeit ab.

Warum die Erwärmung begrenzt wird

Eine höhere Erwärmungstemperatur oder eine längere Haltezeit verbessert die Eigenschaften des Stahls nicht automatisch. Große Körner können auf Kosten kleiner wachsen; zu grobes Korn kann die Zähigkeit verschlechtern. Deshalb werden Temperatur und Erwärmungsdauer gezielt begrenzt.

Warum ist die Korngröße wichtig?

Feines Korn behindert Versetzungen häufiger und ermöglicht oft eine gute Kombination aus Festigkeit und Zähigkeit. Grobes Korn kann besonders für die Zähigkeit ungünstig sein. Das betrifft das innere Gefüge, nicht nur die Oberfläche; der genaue Einfluss ist werkstoffabhängig.

Ferrit und Austenit

Neben den Körnern kann sich beim Erwärmen auch die Kristallstruktur ändern. Bei vielen schmiedbaren Stählen liegt bei Schmiedetemperatur überwiegend Austenit vor. Sein Gitter ist kubisch flächenzentriert.

Für jeden Stahl gleich?

Nein. Temperaturbereiche und Phasen hängen von der Legierung ab; manche Stähle sind schon bei Raumtemperatur austenitisch. Austenit kann mehr Kohlenstoff im Gitter lösen als Ferrit. Die Darstellung vergleicht die Strukturen, sie simuliert keinen vollständigen Phasenübergang.

Rohling und Gesenk

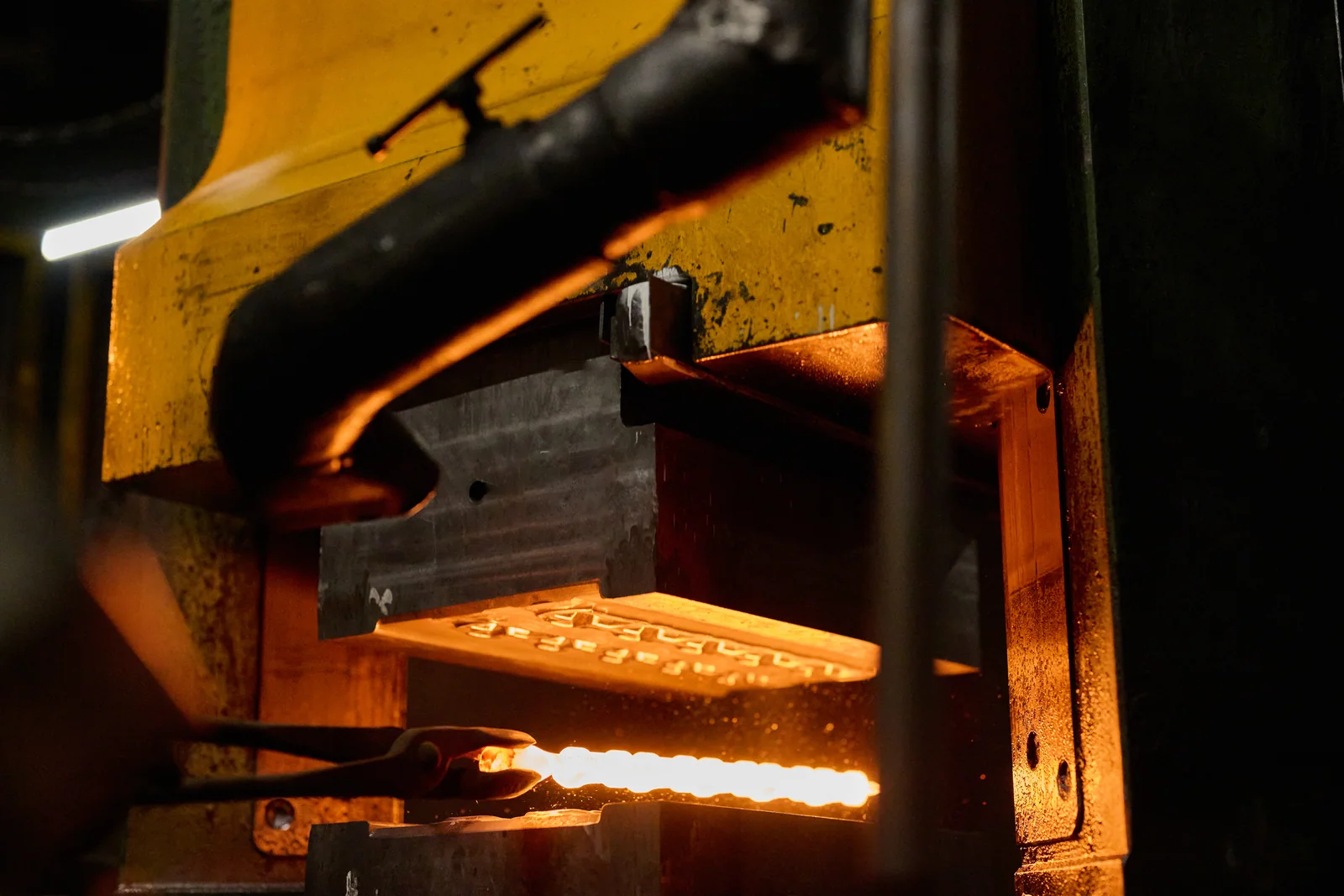

Der erwärmte Rohling ist bereit für die Umformung. Das Gesenk besteht aus zwei Werkzeughälften. Ihre Innenkontur gibt die spätere Form des Schmiedeteils vor.

Materialfluss

Mit jedem Hammerschlag fließt der glühende Stahl weiter in die Gesenkkontur. Zwischen den Schlägen hebt der Hammer ab; die Verformung bleibt bestehen. Das Metallvolumen bleibt dabei näherungsweise erhalten.

Versetzungsbewegung

Der Hammerschlag erzeugt im Kristall Schubspannungen. Benachbarte Atome verschieben sich lokal und nacheinander: Die Versetzung wandert. Hinter ihr bleibt ein Versatz von ungefähr einem Gitterabstand.

Was bewegt sich durch den Kristall?

Die Fehlordnung wandert. Nicht dieselben Atome fliegen durch den gesamten Kristall. Nur in der Umgebung des Kerns verändern sich die Nachbarschaften jeweils ein kleines Stück. Das ermöglicht plastische, also bleibende Verformung.

Versetzungen behindern sich

Beim Verformen entstehen mehr Versetzungen, die sich an Kreuzungsstellen blockieren. Der Stahl widersteht weiterer bleibender Verformung stärker: Er verfestigt sich. Beim heißen Schmieden wirken Erholung und Rekristallisation dem entgegen.

Verfestigt sich der Stahl beim heißen Schmieden?

Die orange Linie zeigt den Mechanismus: Andere Versetzungen halten sie fest. Um sie weiterzubewegen, ist mehr Spannung nötig. Das ist ein Beitrag zur Festigkeit. Beim heißen Schmieden können Erholung und Rekristallisation diese Verfestigung jedoch begrenzen oder abbauen. Die Festigkeit des fertigen Bauteils hängt deshalb auch von Werkstoff, Korngröße und anschließender Wärmebehandlung ab. Hohe Festigkeit bedeutet nicht, dass ein Bauteil unzerbrechlich ist: Widerstand gegen bleibende Verformung und Widerstand gegen Rissausbreitung sind unterschiedliche Eigenschaften. Mehr Versetzungen bedeuten nicht automatisch mehr Zähigkeit.

Plastische Verformung im Gefüge

In sehr vielen Körnern bewegen sich gleichzeitig enorme Mengen von Versetzungen. Die Summe dieser lokalen Vorgänge verändert die Form des ganzen Werkstücks.

Aus der Stahlherstellung: Seigerungen und Einschlüsse

Das angelieferte Vormaterial kann bereits Seigerungen und nichtmetallische Einschlüsse enthalten. Diese Merkmale stammen aus der Stahlherstellung.

Woher kommen diese Merkmale?

Seigerungen sind örtliche Unterschiede der chemischen Zusammensetzung. Sie entstehen bei der Erstarrung während der Stahlherstellung. Nichtmetallische Einschlüsse sind einzelne Teilchen, beispielsweise Oxide oder Sulfide. Auch sie stammen aus der Herstellung des Stahls. Art, Menge und Verteilung hängen vom Werkstoff und seiner Herstellung ab. Das hier betrachtete Schmieden lenkt die vorhandenen Merkmale mit dem Materialfluss um.

Vor dem Schmieden: Walzen des Vormaterials

Vor der Anlieferung in der Schmiede wurde der Stabstahl bereits gewalzt. Dabei wurden Seigerungsbereiche und verformbare Einschlüsse in Längsrichtung gestreckt. So bringt das Vormaterial schon einen gerichteten Längsfaserverlauf mit.

Verformen sich alle Einschlüsse gleich?

Verformbare Einschlüsse können beim Walzen gestreckt werden. Spröde Einschlüsse können zerbrechen und sich zeilenförmig anordnen. Der Längsfaserverlauf beschreibt die gemeinsame Vorzugsrichtung solcher Merkmale im gewalzten Vormaterial.

Beim Schmieden: den Faserverlauf umlenken

Neben dem Korngefüge verändert das Schmieden auch den Faserverlauf: Die vorhandene Längsausrichtung wird mit dem Material entlang der Bauteilkontur umgelenkt. Der nächste Vergleich zeigt, was dieser zusätzliche Einfluss bei Belastung bewirken kann.

Was bedeutet „Faser“ im Stahl?

Die „Faser“ ist keine echte Faser und auch nicht einfach ein langgezogenes Kristallkorn. Gemeint ist die Vorzugsrichtung von Seigerungen, Einschlüssen und weiteren Gefügemerkmalen. Durch das Schmieden wird ihr vorhandener Verlauf mit dem Material umgelenkt.

Warum der Faserverlauf für die spätere Belastung zählt

Warum ist die Richtung des Faserverlaufs wichtig? Wir betrachten jetzt einen Ausschnitt des fertigen Bauteils unter Zugbelastung. Längs zum Faserverlauf öffnen sich die langen Seiten der Einschlüsse in diesem Beispiel kaum. Quer dazu können sich dort Hohlräume öffnen und zu Rissen verbinden.

Was verbessert ein günstiger Faserverlauf?

Er kann Zähigkeit, Dauerfestigkeit und Widerstand gegen Rissausbreitung in relevanten Belastungsrichtungen verbessern. Er erhöht nicht einfach die Härte. Einschlussform, Reinheit, Wärmebehandlung, Bauteilgeometrie und konkrete Belastung bleiben entscheidend.

Den Faserverlauf durch die Fertigung beeinflussen

Zerspanen schneidet den vorhandenen Faserverlauf an; Schmieden kann ihn entlang der Kontur führen. Dieser Vergleich zeigt einen einzelnen Vorteil. Für die Festigkeit zählen ebenso der Werkstoff, das Korngefüge und die Wärmebehandlung.

Ist geschmiedet immer stärker?

Eine pauschale Rangfolge wäre falsch. Der Vorteil hängt von Werkstoff, Bauteil, Belastung, Fertigungsqualität und Wärmebehandlung ab. Viele Schmiedeteile werden anschließend zusätzlich zerspant.

Abkühlung des Schmiedeteils

Die endgültigen Eigenschaften entstehen nicht allein beim Schmieden. Auch die anschließende Abkühlung und Wärmebehandlung prägen Härte, Festigkeit und Zähigkeit.

Abkühlen verändert die Härte

Auch die Abkühlung beeinflusst die Härte: Langsam abgekühlter Stahl bleibt bei geeigneten Werkstoffen vergleichsweise weich. Schnelles Abschrecken kann ihn deutlich härter machen.

Ist härter immer besser?

Ein härterer Stahl widersteht dem Eindringen und Verschleiß besser, kann aber auch spröder sein. Nach dem Härten wird er deshalb häufig nochmals gezielt erwärmt: Dieses Anlassen stimmt Härte und Zähigkeit auf die Aufgabe ab. Welche Behandlung passt, hängt vom Stahl und der späteren Belastung ab.

Zusammenhang der Größenebenen

Die Festigkeit entsteht im Zusammenspiel von Werkstoff, Korngefüge, Versetzungen und Wärmebehandlung. Ein günstiger Faserverlauf ergänzt diese Wirkung bei der späteren Belastung. Entscheidend ist der gesamte Zustand des Bauteils.
